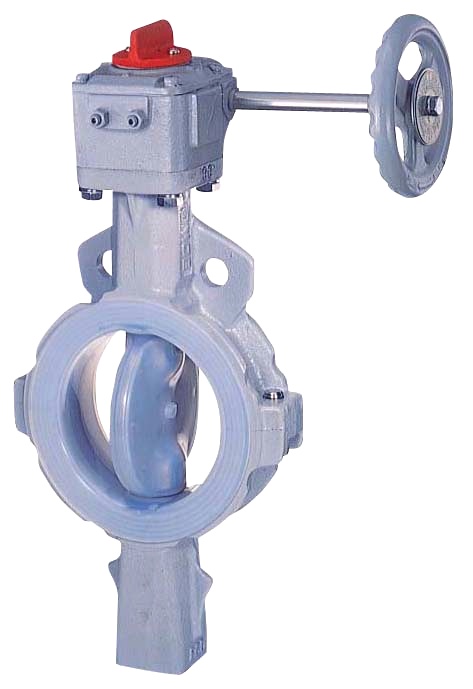

バタフライ弁は水・温水・油・空気・蒸気・スラリー等に使用される。
レバーを回して弁棒を回転させ、弁棒と結合した弁体が回転する事で流体を制御する。
ON-OFFにも流体調整にも使用できる、汎用性の高いバルブである。

長所

• 全開時の圧力損失が比較的低い。
• 開閉トルクが小さい。
• 弁棒の90°回転で全開-全閉操作ができるので、操作性が良い。
• 面間寸法が短い。
• メンテナンスが容易である。
• 気密性が良い。
• 流量調整に適している。
• 小口径から大口径まで広いサイズに適応する。

短所

• シート部の材質により、使用温度と流体が制限される。

使用場所：

ゲート弁は、水・温水・油・スラリー等に使用される。ハンドル車を回転させて弁棒を上下させ、弁棒と結合した弁体が上下する事で流体を制御する。
中間開度で使用すると弁体と下流配管に振動や浸食(エロージョン)が生じるため、通常はON-OFFのみで使用される。

長所

• 全開時圧力損失が極めて小さい。
• 小口径から大口径まで広いサイズに適応する。
• 開閉トルクが比較的小さい。
• 面間距離が比較的小さい。

短所

• 弁体の移動距離が長いため、広い取り付けスペースが必要。
• 全開-全閉に時間がかかる(=ハンドル回転数が多い)。
• 流量調節には適さない。

使用場所：

グローブ弁は、水・油・空気・蒸気等に使用される。ハンドル車を回転させて弁棒を上下させ、弁棒と結合した弁体が上下する事で流体を制御する。
構造上、流体抵抗が非常に大きく、閉止時に流体の全圧力を弁棒に受けるので閉止トルクが大きいが、中間開度で使用できるので主に流量調節用として用いられる。

長所

• 流量調節ができる。

短所

• 全開時の圧力損失が大きい。
• 面間寸法が大きい。
• 開閉トルクが大きい。
• 大口径のものには適さない。

使用場所：
